婷婷色AV-婷婷深爱激情-婷婷深爱激情网-婷婷深爱网-婷婷深爱五月-婷婷四房综合激情五月-婷婷桃花网-婷婷五月丁香六月

等離子冶金截齒的組織性能分析
金相組織分析  在冶金層與基體之間存在一過渡區域,稱之為結合區（圖6 (a)），在結合區的底部有一沿基體表面的平面結晶帶，與基體呈冶金結合狀態。等離子束表面冶金過程是非平衡快速凝固過程，散熱速度很快，冶金層結晶形態的變化主要受G/V(G為溫度梯度，V為結晶速度)的控制[4]。結晶初期，熔池的結晶速度V較小，而且熔化邊界處的溫度梯度G較大，濃度過冷接近于零，故形成平面晶。隨著結晶的進行，液 態金屬的溫度逐漸降低面晶。隨著結晶的進行，液態金屬的溫度逐漸降低，熔池的結晶速度V逐漸加快，而且其周圍又是剛剛凝固的金屬，溫度梯度G逐漸變小，濃度過冷逐漸增大，故結晶形態向樹枝晶轉變(見圖6 (b))，隨著溫度梯度的繼續減小，便形成了等軸晶(見圖6 (c))。

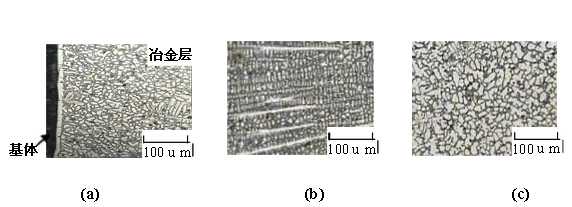

 圖６ 表面冶金層金相組織  (a)結合區       (b)表面冶金層中部     (c)表面冶金層頂部
